 产品列表 |
|
|
|
|
产品展示
|
 |

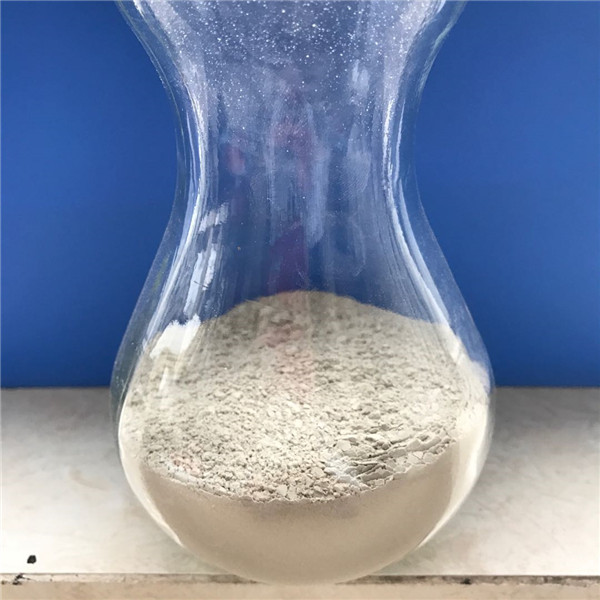

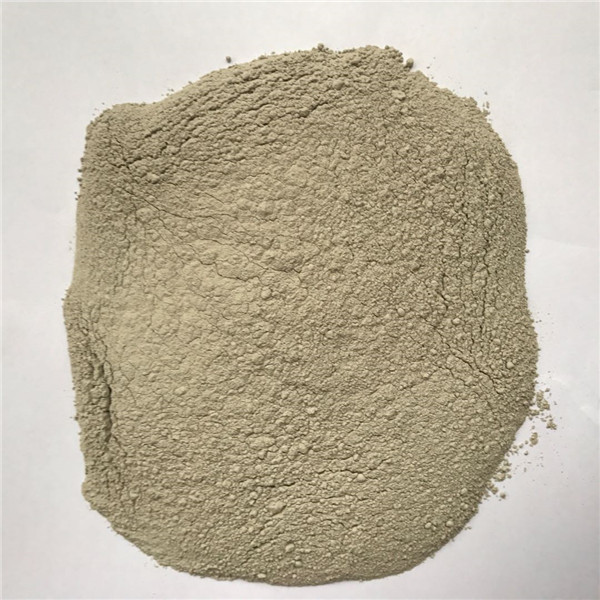

BC-JM-Ⅲ砼微膨胀剂是结合目前国内混凝土抗渗剂和补偿收缩混凝土发展现状及国内现有的优质原材料，根据市场需求，研制开发而成的新一代专门用于改善混凝土抗裂防渗性能减少混凝土收缩提高结构工程耐久性的硫铝酸型抗裂渗剂。
BC-JM-Ⅲ砼微膨胀剂是由高效膨胀组分与特制硫化组分复合而成，它对于当今水泥发展混凝土的早期和后期收缩起到了很好的补偿作用，本产品进一步降低碱含量，更加有效的降低度了碱骨料反应的进行。
技术参数：
（1）掺量：8～12%（砼中胶凝材料重量比）
（2）7天养护限制膨胀率：≥0.026%
（3）抗标号：≥S30
（4）抗冻标号：≥D200
（5）抗压强度比：同比配合、同塌落度下，与基准砼相同；
（6）细度：≤10%
（7）凝结时间：基本同于基准砼；
（8）粉末物、不燃、无毒、低碱、对钢筋无锈蚀作用。
防水机理：
砼是一种多孔、脆性材料，在干缩、冷缩的作用下，产生收缩引起干裂，而水对砼的渗透就是通过砼内部的毛细及裂缝进行的，因此刚性结构的防水材料要解决砼内部的裂缝和毛细问题，只有阻断毛细孔和解决砼的抗裂，提高砼密实性，才能解决砼防水问题。JM-Ⅲ砼微膨胀剂其成分为硫铝酸钙盐与水泥浆体中的Ca(OH)2作用可以产生大量的膨胀结晶水化合物――钙矾石（C3A.CaSO4.32H2o），使砼产生适量膨胀，在钢筋临位的约束下，在结构中建立0.2-0.7Mpa的预应压力，抵消、补偿砼的收缩应力，使砼的孔结构和孔级配明显改善，内部结构更加致密，减少砼自身收缩，提高了砼的抗渗漏能力，从而达到不开裂、不渗不漏的最佳防水效果。
使用方法及注意事项：
（1）浇筑防水砼时应振捣密实，不漏振、不过振。
（2）为保证砼的密实性，提高抗渗性，在满足施工要求的前提下，水灰比一般控制在0.3～0.5范围。
（3）BC-JM-Ⅲ砼微膨胀剂与水泥、砂、石直接掺入搅拌后，宜先干拌、后湿拌。搅拌时间较普通砼延长30～60秒。
（4）个别地区水泥、砂、石等砼组份材料均存在差异，施工前一定要根据本公司推荐用量做好试配，以便施工。
（5）BC-JM-Ⅲ砼微膨胀剂，储存应防潮，在不受潮的情况下，保存期一年，受潮结块后重新研磨成粉状，不影响使用效果。
（6）要严格避免提前拆膜，砼浇筑完毕后，在1-2天内砼的水化热升温最高，早拆膜造成散热快，增加了墙内外温差，容易出现温差裂纹。墙体建议在第5天拆膜，底板建议蓄水养护。 |
 |
|
|
|
玄武岩纤维
